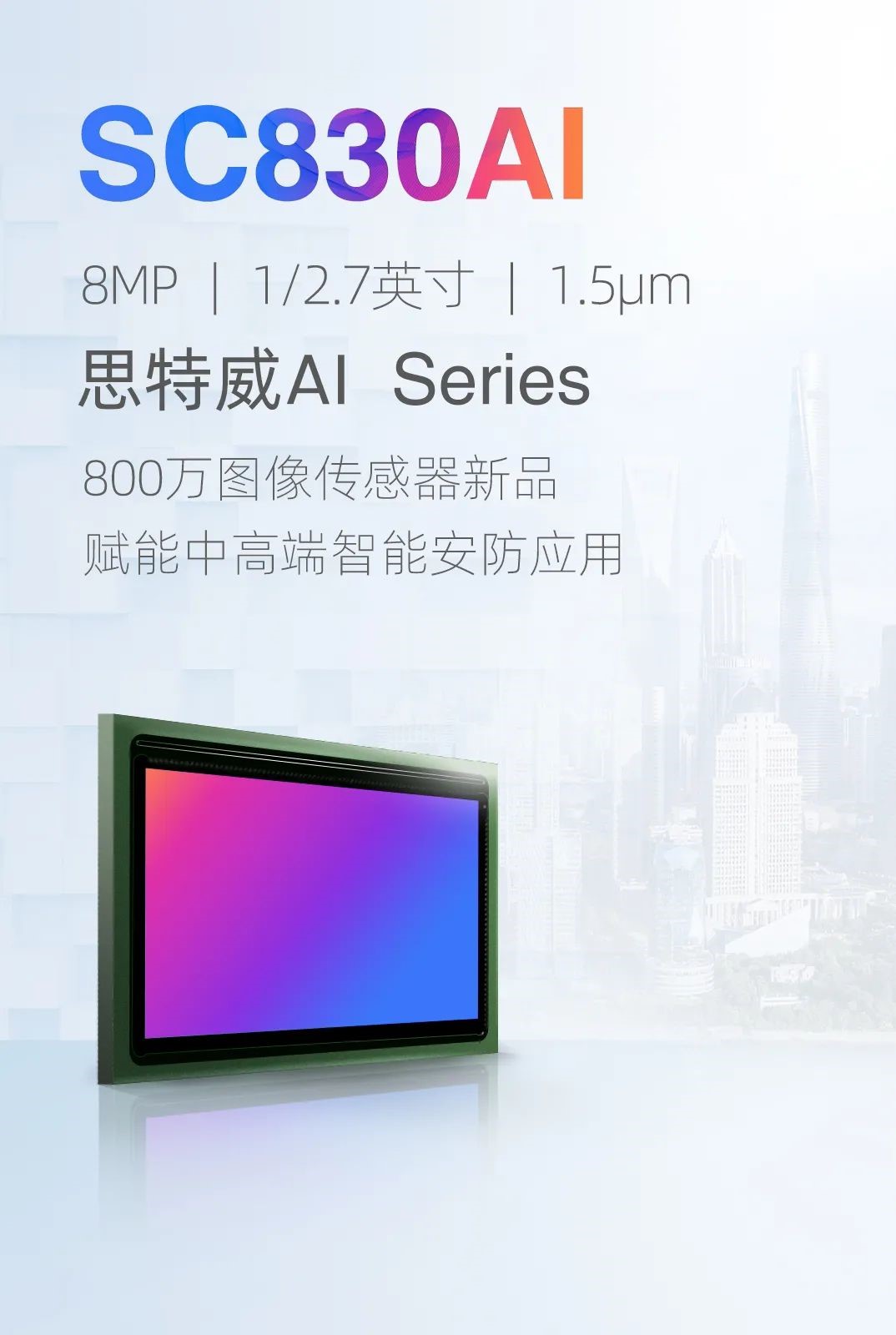

思特威（SmartSens）正式推出基于其全性能升级技术SmartClarity®-2面向智能安防应用的4K图像传感器8MP新品——SC830AI。至此思特威已推出了覆盖2MP~8MP安防主流的全性能升级产品，AI Series产品线布局进一步完善。

智能安防对CMOS图像传感器成像的清晰度以及场景覆盖率的要求将会持续提升，同时驱动了720P/1080P至2K与4K的分辨率升级。据TSR 2021最新调研报告显示，预计CIS全球市场8MP出货量，将从2020年的295万激增至2025年的1500万，未来800万像素市场增长强力。

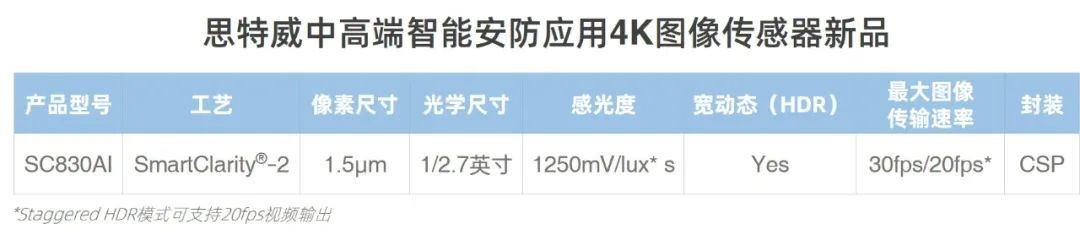

全线升级SmartClarity®-2，迈向4K超清影像

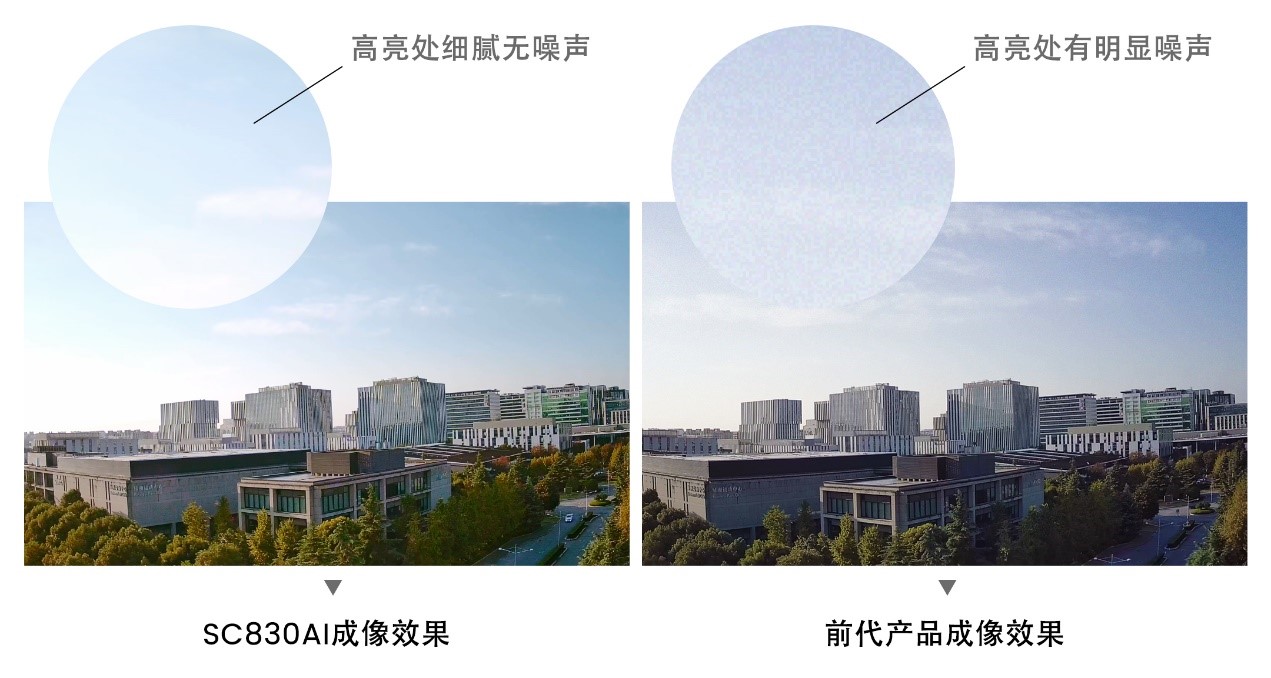

早在2019年思特威就已率先推出业内第一颗1/3英寸的4K图像传感器，并受到了市场与客户的双重好评及认可。此次推出的新品便是继该颗芯片取得成功后，思特威不断超越自我，成像性能重磅升级的又一芯片佳作。新产品SC830AI同样依托于思特威SmartClarity®-2技术，性能实现全面化提升，随着智能安防领域4K大视场角应用的普及，势必将拥有更佳的市场表现。SC830AI采用BSI像素工艺并搭载思特威PixGain™技术，相较前代产品，满阱电子大幅提升了30%，进而有效增加了日间成像的最大信噪比，其Max SNR提升了1.4dB，同时可支持100dB的行交叠宽动态HDR，保障了白天强光下亮部与逆光下暗部画面的细节呈现。此外，得益于影院级色彩视效技术的加持，SC830AI可实现色彩更加绚丽的4K超清影像。

高温适用性增强，超低照表现更出色

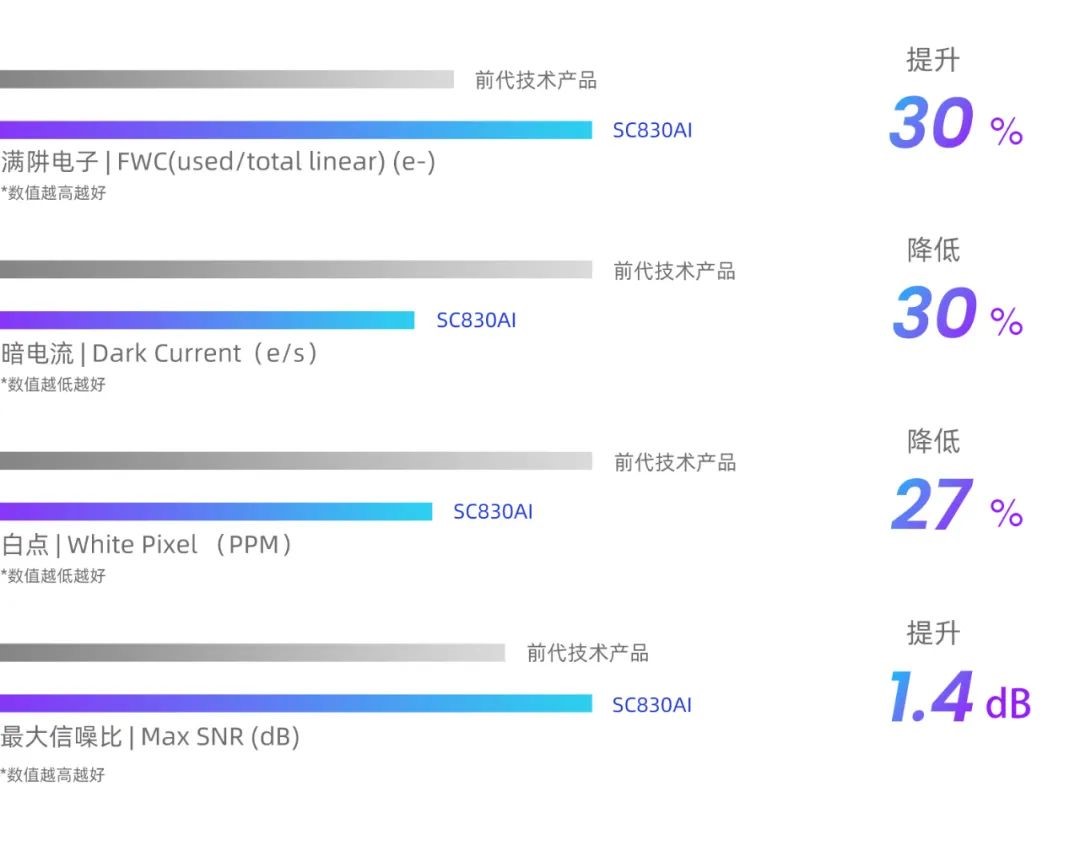

考虑到安防摄像机需要进行全天候的工作，SC830AI改善了高温成像性能的同时采用思特威超低噪声外围读取电路技术，相较前代产品其暗电流大幅降低了30%，白点降低了27%，提升了安防摄像机高温场景的适用性。此外，SC830AI搭载思特威创新的SFCPixel®专利技术与先进的近红外感度NIR+技术，在超低照环境中依旧能实现出色的夜视成像性能。

思特威副总经理欧阳坚先生表示：“在智能安防升级浪潮中，思特威扮演着行业赋能者的角色，此次推出的面向中高端智能安防应用的8MP高性能图像传感器新品，是SmartClarity®-2技术在AI系列升级的倾力之作，至此思特威已完成了覆盖主流2MP~8MP的AI全线产品升级，将更好地以高性能4K超清视频影像为高端安防智视应用赋能。”

目前，SC830AI已接受送样，预计将于2021年Q4实现量产。想了解更多关于SC830AI产品的信息，请与思特威销售人员联系。

关于思特威 （SmartSens Technology）

思特威（上海）电子科技股份有限公司（SmartSens Technology）是一家从事CMOS图像传感器芯片产品研发、设计及服务的高新技术企业，2011年创立，总部设立于中国上海，在北京、深圳、杭州、香港、新竹以及美国圣何塞等多个城市设有研发中心与销售办公室，网络遍及全球。思特威以创新为驱动，专注于为客户提供面向未来和全球领先的CMOS图像传感器芯片产品。凭借一支精于创新、覆盖全球的研发团队，思特威自主研发出了优秀的夜视全彩技术、SFCPixelTM专利技术、Stack BSI的全局曝光技术等诸多业内领先的创新技术。

自成立以来，思特威始终专注于高端成像技术的创新与研发，凭借性能优势在同质化竞争中脱颖而出，得到了更多客户的认可和青睐。公司产品也不断成熟并确立了安防领域行业领先地位，产品遍及安防监控、车载影像、机器视觉及消费类电子产品（运动相机、无人机、扫地机器人、智能家用摄像头）等应用领域。自2017年起，思特威已连续多年在CIS产品安防领域全球市场占有率上保持领先，并已成为消费类机器视觉领域Global Shutter CIS龙头企业。今后亦将在人工智能、手机影像、车载电子等新兴应用领域不断拓展创新。欲了解更多信息，请访问： www.smartsenstech.com。

可定制器件采用小型两件式结构，工作温度达+105 °C，适用于各种恶劣商用环境

日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出适用于商用触摸屏、操纵杆和触摸开关面板的新型可定制触控反馈执行器---IHPT-1411AF-AB0。Vishay 定制电磁式IHPT-1411AF-AB0为小型两件式结构，带安装孔，便于安装和直接操作，具有高冲击脉冲和振动能力，可在嘈杂环境下或任何需要产生动作机械响应的场合提供清晰的触觉反馈。 这款触控反馈执行器的工作温度可达+105 °C，是恶劣环境的理想选择。

IHPT-1411AF-AB0是一款电磁器件，可将电能转换为触控操作的机械脉冲或振动信号，随功率大小和输入电压占空比而变化。触控线圈组件在直流电压脉冲激励下产生磁场，吸附安装的移动磁芯。断电后，客户提供的弹簧总成将磁芯归位。

器件可调快速响应时间小于5 ms，可产生多种高分辨（HD）触觉效果，额定工作电压为12 V，最高电压可达16 V。典型最终产品包括工业电器中使用的LCD显示屏、楼宇和工厂自动化控制系统，以及电子零售终端（POS），医疗监测、诊断和手术设备，手持收音机，游戏或模拟控制器，条形码扫描仪。应用领域还包括旋转或操纵杆控制设备，以及触摸开关和按钮控制面板。

IHPT-1411AF-AB0骨架和核心组件结构简单，便于设计人员调整弹簧和外壳布局，外壳与显示器固件连为一体，无需额外的外壳，从而使其与竞争技术相比在低成本、低元件高度和高力密度方面表现出色，包括线性谐振、线性宽带、偏心旋转质量和压电执行器。此外，Vishay 还可提供无忧固定IHPT器件，包括回位弹簧和安装孔，便于在客户应用中快速安装。

日前发布的器件在12 V、5 ms脉冲条件下，可驱动0.5 kg负载达到6 g加速度；竞争技术只能驱动0.1 kg到0.2 kg负载达到这一水平。驱动线圈电感为1.8 mH，典型直流电阻（DCR）为0.95 W，线圈与磁芯之间绝缘耐压150 VDC。新型执行器符合RoHS和Vishay绿色标准，无卤素，采用100 %浸焊锡标准引线端接。Vishay 可根据任何设计规范定制IHPT-1411AF-AB0安装方向、端接类型和性能。

新型触控反馈执行器现可提供样品并已实现量产，供货周期为12周。

VISHAY简介

Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一，这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户，Vishay承载着科技基因——The DNA of tech.Ô。Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富1,000 强企业”。有关Vishay的详细信息，敬请浏览网站 www.vishay.com。

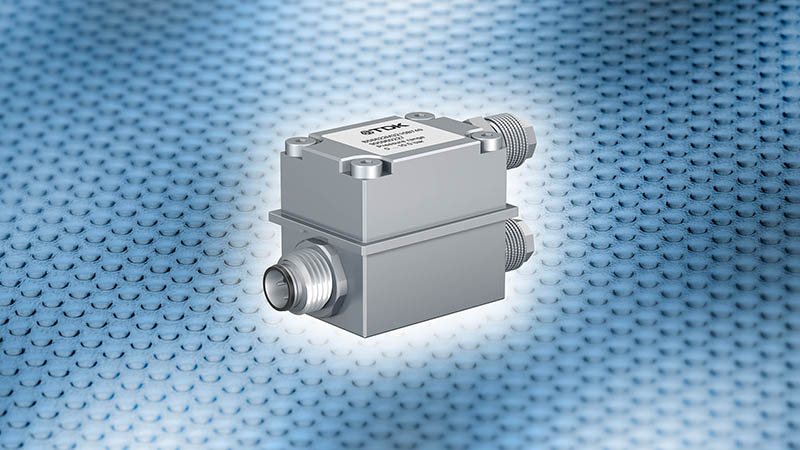

TDK集团（东京证券交易所代码：6762）针对工业应用推出带坚固不锈钢外壳的新型差压变送器—— B58622M32* 系列，扩展了MiniCell®产品组合。新系列元件有五种型号可供选择，测量范围为 0 - 500 mbar 至 0 - 10 bar，补偿温度范围为 -20°C 至 +140°C，尺寸为 57 x 34 x 39 mm（含各种接口）。

新元件具有一个突出亮点，即可耐受各种介质，其两个压力端口均配备高品质AISI 316L 不锈钢合金膜片，可通过油填充且介质隔离的传感器单元将压力传输到传感器芯片。这样可避免传感器芯片直接接触介质，使得传感器可用于测量腐蚀性液体和气体的压力。

新型压力变送器结构紧凑，具有两个 G 1/8" 尺寸的压力端口和电气连接用的 M12 插头。其外壳防护等级达到 IP67，可通过螺钉直接安装在任意位置，简单便捷且丝毫不影响测量精度。变送器具有集成信号调节功能，可提供高抗电磁干扰 (EMI) 能力的 0.5 V 至 4.5 V 的校准模拟输出信号。在 -20°C 至 +140°C 的温度条件下，变送器在整个压力范围内可实现 ±1.5% FS 的超高精度。凭借上述诸多优点，变送器非常适合泵和压缩机、液压和气动系统、汽车测试系统，以及能源和水管理系统等要求严苛的工业应用，典型应用包括液位测量、泄漏检测、流量控制和过滤器监测。

主要应用

• 泵和压缩机
• 液压和气动系统
• 汽车测试系统
• 能源和水管理系统

主要特点和优势

• 测量范围：0 至 500 mbar 和0 至 10 bar
• 耐受腐蚀性液体和气体
• 高精度：±1.5% FS @-20°C … +140°C

如需了解该产品的更多信息，请访问 www.tdk-electronics.tdk.com.cn/zh/pressure_sensor_transmitters

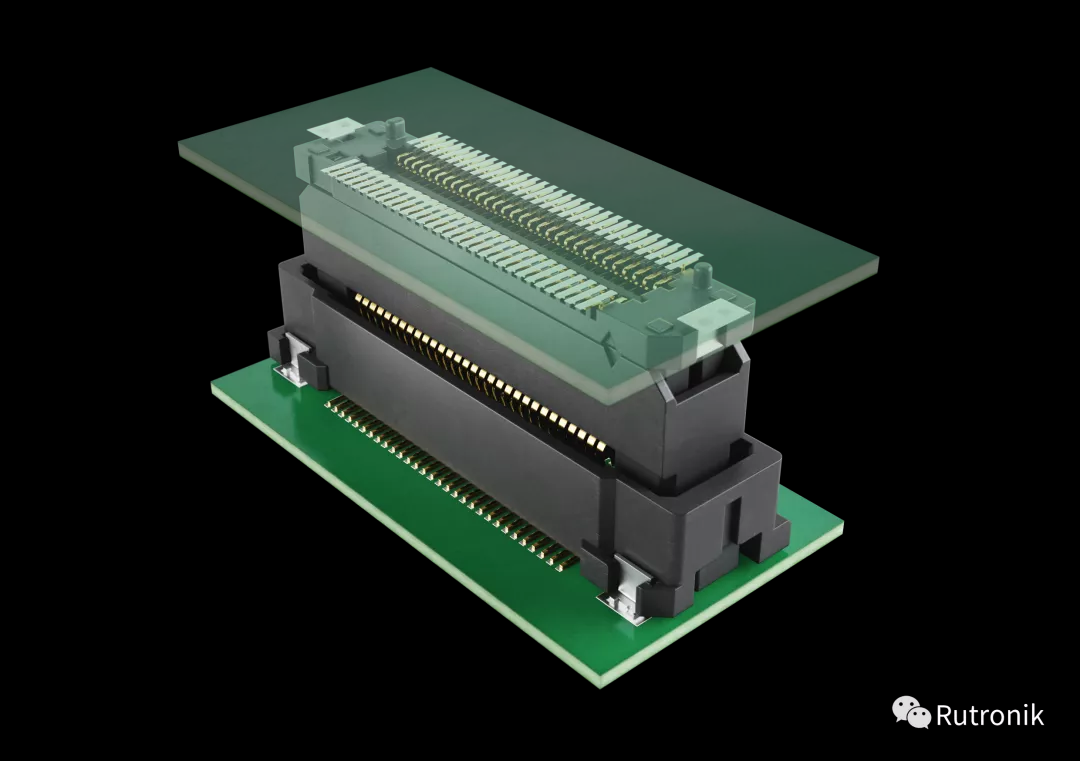

通过双触点端子提高可靠性：JAE推出了使用特殊浮动技术的AX01高速浮动式连接器系列。这些连接器的有效 x 和 y 方向间隙为±0.5mm。

该产品系列达到8Gbit/s 的高传输速度，并采用了特别可靠的创新双触点技术。它们特别适用于依赖实时数据传输的干扰敏感应用，可用于包括PLC、CNC、工业 PC、传感器单元和控制器的工业环境，或者用于汽车领域、导航系统、音频和无线电模块。Rutronik在电子商务平台www.rutronik24.com.cn上提供AX01 系列浮动式连接器。

AX01连接器具有独特的端子结构，每个端子均有两个触点，相互分离以提高可靠性。即使其中一个触点由于污染而失去附着力，这个结构也可以让另一个触点保持连接。此外，端子触点的圆形表面可确保减少磨损和长期接触的可靠性，从而显着减少发生故障的风险。

为确保高速数据传输，JAE 采用了不阻碍电流流动的无根线双触点结构。

AX01浮动式板对板连接器的更多规格参数：

• 特殊帽盖易于取放，可在使用前进一步保护插配区域并便于自动组装。

• 采用SMT 设计实现简便安装

• 具有多种PCB 堆叠高度可能：8mm至30mm

• 还提供具有30到140个排针数的倾斜型款

如要了解有关JAE板对板连接器的更多信息和直接订购，请访问Rutronik电子商务平台www.rutronik24.com.cn。

DER-937是一款采用高度集成的升压PFC和氮化镓反激式开关IC设计的100W USB PD充电器，总共仅使用117个元件

Power Integrations（纳斯达克股票代号：POWI）今日发布一份全新USB PD充电器参考设计，它性能优异且元件数极少。这款名为DER-937的充电器参考设计采用了Power Integrations的新型InnoSwitch™3-PD PowiGaN™反激式开关IC和HiperPFS™-4 PFC控制器IC，仅使用了117个元件，可实现具备功率因数校正(PFC)功能的100W USB PD 3.0 + 数字控制电源(PPS)。DER-937报告包括电源规格、电路原理图、PCB布局、物料清单、详细的磁芯规格以及性能数据。

Power Integrations高级产品营销工程师Aditya Kulkarni表示：“这款USB PD充电器设计的效率水平超过93%，这已包括输入级、PFC级和反激级。它的空载性能也非常出色，在230VAC下所需的空载输入功率低于40mW。该设计的BOM元件数约为传统设计的一半，可节省空间并缩短设计时间。对于批量生产超薄、超紧凑充电器的原装及非原装厂商来说，可大大简化其元件采购。”

DER-937使用了Power Integrations最近推出的两款IC。InnoSwitch3-PD INN3870C准谐振离线反激式开关IC集成了USB Type C和USB PD控制器、高压PowiGaN氮化镓开关、同步整流和FluxLink™反馈电路。HiperPFS-4 PFS7628C PFC 控制器IC内部集成Qspeed™低反向恢复电荷(Qrr)升压二极管，可在整个负载范围内提供超过98%的效率。

供货及相关资源

DER-937可从Power Integrations网站下载，网址是：power.com/der-937。

关于Power Integrations

Power Integrations, Inc.是一家专注于半导体领域高压功率变换的技术创新型公司。该公司的产品是清洁能源生态系统内的关键组成部分，可实现新能源发电以及毫瓦级至兆瓦级应用中电能的有效传输和使用。有关详细信息，请访问网站www.power.com。

新型反格式厚膜芯片可在更小的PCB面积内提供两到三倍的标准额定功率，从而可为电源电路设计提供高级选项

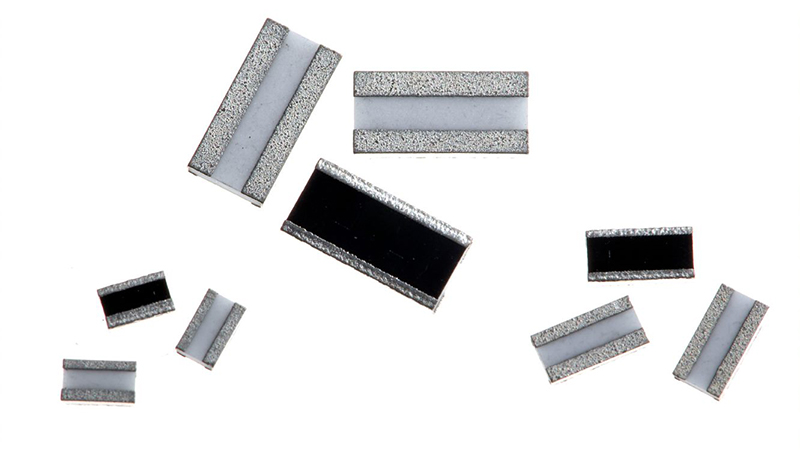

TT Electronics公司是一家为性能关键应用领域提供工程技术的全球供应商，今天宣布推出WHPC0508X、WHPC0612X和WHPC1020X产品，从而为其WHPC系列电阻器增加了超高功率范围的产品选项。这些电阻器是紧凑型电源和运动控制应用领域的理想选择，其具有反向几何形状，焊接端位于长边。这使WHPC系列产品中的新款贴片电阻器与PCB之间具有很高的热接触，且有较低的热阻抗。因此，在不依赖过多PCB铜散热片的情况下，可在同等尺寸下提供两到三倍的传统额定功率。例如，WHPC1020的焊接端铜散热片面积为80mm²，其连续耗散功率为2W。

“对WHPC系列电阻器产品的扩充是凭借着我们在高功率密度设计方面拥有广泛的专业知识和独创性，”TT Electronics公司产品管理和工程业务副总裁巴里·彼得斯（Barry Peters）说。“通过使用高功率密度组件，我们能够降低所需的PCB面积，可为设计人员进行功率转换和运动控制产品设计提供更大的灵活性和更高的可靠性。”

WHPC系列中的这三款新贴片电阻器完全符合AEC-Q200标准，可提供从1R0到1M0范围内的各种阻值，其公差可低至0.5%。基于TT Electronics公司对用在苛刻条件下专业贴片电阻器方面所具备的专业知识，目前这些新产品可提供1W（WHPC0508）、1.5W（WHPC0612）和2W（WHPC1020贴片）型号供您选择。这种高功率密度组件可通过抑制组件热点处的温度上升来降低PCB面积和提高可靠性。

如需了解更多信息，请访问 https://www.ttelectronics.com/TTElectronics/media/ProductFiles/Datasheets/WHPC.pdf。

关于TT Electronics plc公司

TT Electronics公司是一家为性能关键应用领域提供工程电子产品的全球供应商。

TT Electronics公司解决了在可持续发展环境下的电子产品难题。我们从结构性高增长市场（包括医疗、航空航天、国防、电气化和自动化）的持续性大趋势中受益。我们对研发进行投入，开发出以可靠性为首要任务的设计产品。设计和制造的产品包括传感器、电源管理和连接解决方案。我们在英国、北美、瑞典和亚洲设有设计和制造工厂。有关TT Electronics公司的更多信息，请访问www.ttelectronics.com.

株式会社村田制作所（以下简称“本公司”）现已开发了搭载NXP semiconductors N.V（以下简称“恩智浦公司”）支持UWB(1)的芯片——Trimension™ SR150（以下简称“SR150”）的超小型UWB通信模块“Type 2BP”（以下简称“2BP”），以及搭载恩智浦公司的Trimension™ SR040（以下简称“SR040”）和Bluetooth® LE(2)芯片——QN9090的天线内置小型UWB通信模块“Type 2DK”（以下简称“2DK”）。本公司计划分别从2022年1月和2022年7月起开始2BP和2DK的批量生产。

• (1)UWB（Ultra Wide Band）: 超宽带。
• (2)Bluetooth® Low Energy, 即符合蓝牙低能耗的标准。

为了实现智能城市和智能工厂等，Wi-Fi™、Bluetooth®和GPS等无线通信技术现已被用于检测人和物体的位置信息，但近年来，能够更加精确地检测位置信息的UWB通信方式正备受关注。UWB通信方式使用非常宽的频段，可以检测到传统无线通信技术所难以实现的数厘米级别的高精度位置信息。此外，由于该通信方式使用发送和接收信号的时间来检测位置，因此对于中继攻击等第三方恶意攻击也具有非常高的安全性。由于这一特点，该通信方式也被考虑应用于IoT领域中对安全性要求较高的非接触式支付系统，以及住宅和酒店的智能钥匙等。

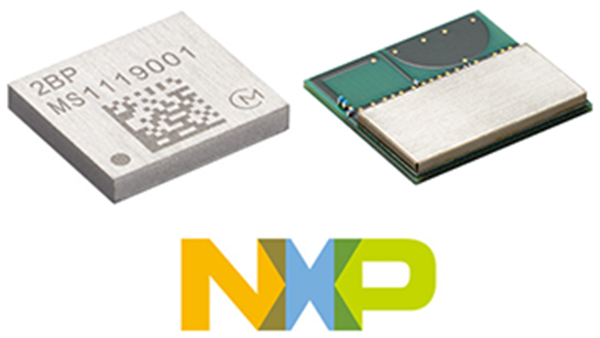

2BP是一款超小型UWB通信模块，它基于本公司迄今为止在开发Wi-Fi™和Bluetooth®模块产品过程中积累的高频设计技术，以及特有的高密度装贴和树脂封装技术，并搭载了在UWB市场中创造了佳绩的恩智浦公司的支持UWB的芯片。2BP配备有半导体开关、时钟和滤波器，可简化在IoT设备中搭载UWB功能的工序。此外，2BP还配备了三根天线，因此也十分适合用于通过3D AoA(3)技术实现的UWB设备之间的高精度位置检测。

• (3)AoA（Angle of Arrival）: 在天线中输入的信号的角度，可推测信号来自的方向。

2DK模块包含由恩智浦公司制造的MCU(4)内置Bluetooth® LE芯片QN9090，以及具有低功耗特点、针对标签的SR040 UWB芯片和内置板载天线，只需在其外部添加电源电路（如纽扣电池等），就可以将其作为标签操作。在急速扩大的UWB市场中，该产品将有助于满足用户对于缩短产品化所需时间的需求。

• (4)Micro Controller Unit，即将ROM、RAM和I/O集成在一起的嵌入式微处理器。

恩智浦公司 UWB Mobile & IoT 部门 Senior Director Dimitri Warnez的评价 :

“恩智浦的UWB解决方案的特点是能够在芯片内的固件中执行位置检测。村田制作所的模块将使IoT产品开发商更容易将UWB功能集成到产品中，大大加快产品开发速度。”

本公司通信模块业务本部业务部长 笈田敏文的评价 :

“我们非常高兴能够与UWB行业的先进企业——恩智浦公司合作开发UWB模块。恩智浦的UWB芯片是一款非常优异而精炼的芯片，我认为，这款结合了本公司的小型化、高频设计和模块封装技术的产品会为简化IoT设备中的UWB功能集成作出贡献。今后，我们也将继续与恩智浦公司合作开发新型UWB模块产品，以满足市场需求，并为实现各种IoT设备的高功能、高附加价值贡献一份力量。”

特征

• 2BP : 内置了恩智浦公司的SR150以及UWB通信所需的外围元件（开关、时钟和滤波器）的超小型UWB通信模块（6.6×5.8×1.2mm）
• 2DK : 在恩智浦公司的SR040和QN9090的基础上内置了板载天线的模块。此外，还内置了除电源外UWB标签所需的所有功能
• 帮助实现轻松的产品开发
  • 2BP和2DK都配备有用于开发的评估板，使用该评估板即可立即开始开发
  • 对于2BP，本公司将提供经过设计验证的参考天线信息，即使您不具备天线设计技术，也可以在短时间内开发出支持UWB的产品
  • 计划在日本、北美和欧洲获得无线设备的无线电法认证

规格（2BP）

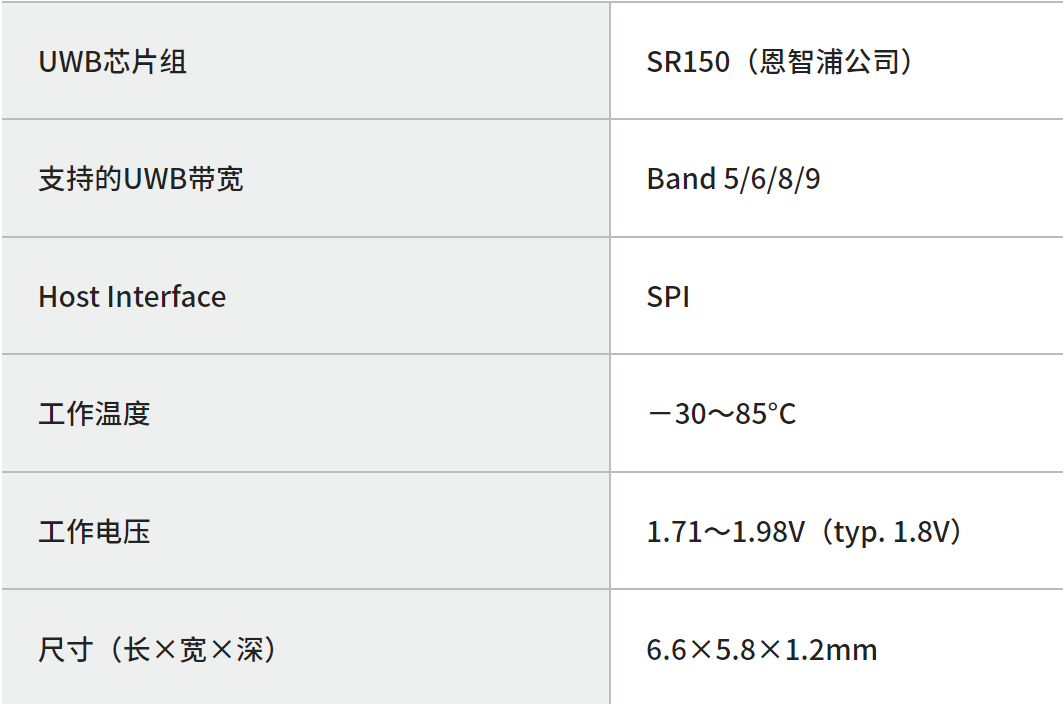

规格（2DK）

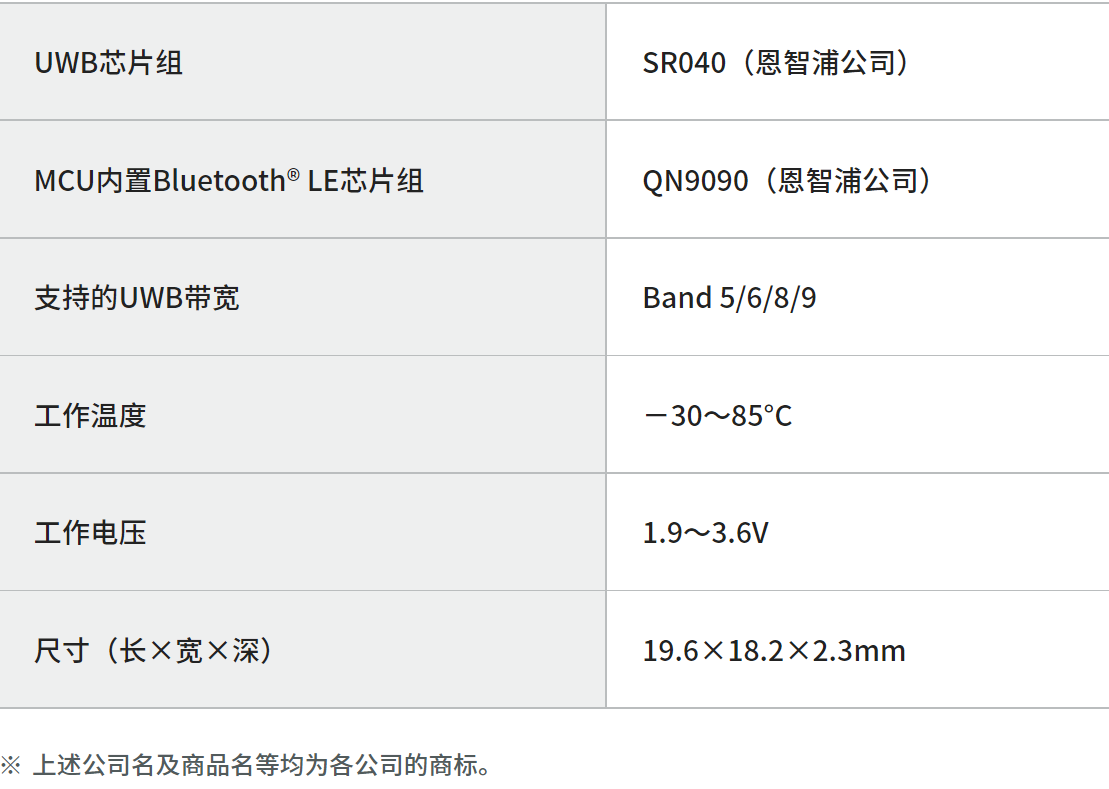

产品网站

点击此处阅览产品详情。

• Type 2BP
• Type 2DK

关于村田制作所

村田制作所是一家全球性的综合电子元器件制造商，主要从事以陶瓷为基础的电子元器件的开发、生产和销售业务。致力于通过自身开发积累的材料开发、工艺开发、商品设计、生产技术以及对它们提供支持的软件和分析评估等技术基础，创造独特产品，为电子社会的发展做出贡献。　详情请单击此处链接　www.murata.com/zh-cn/

工业级650V、10A SiC肖特基二极管样品现已开始供货。还将计划推出1200V/6-20A电流范围部件和车规级部件

Nexperia，今天宣布推出650V、10A SiC肖特基二极管，正式进军高功率碳化硅(SiC)二极管市场。这对于高效功率氮化镓(GaN) FET的可靠供应商Nexperia而言是一项战略性举措，旨在扩展高压宽禁带半导体器件产品范围。

Nexperia的首款SiC肖特基二极管为工业级器件，重复反向峰值电压为650V(VRRM)，持续正向电流为10A(IF)，旨在为功率转换应用实现超高性能、高效率、低损耗。以及兼容高压的具有更高爬电距离的纯双引脚(R2P)封装，使该系列二极管可用于表面贴装（DPAK R2P和D2PAK R2P）或通孔式（TO-220-2、TO-247-2）器件。现已可提供工程样品，并计划于2022年第二季度发布完整产品。Nexperia计划持续扩充SiC二极管产品组合，预计推出总共72款在650V和1200V电压、6-20A电流范围下工作的产品。

随着人们的能源意识日渐增强，对于具备出色效率和功率密度的高功率应用的需求日益旺盛。而在这方面，硅将很快达到物理极限。Nexperia双极性分立器件部门总经理Mark Roeloffzen表示：“诸如氮化镓和碳化硅等宽禁带半导体现在能够很好地满足大批量应用的严格要求，为原始设备制造商带来更高的效率和功率密度，降低系统成本和运营成本。Nexperia广泛的SiC二极管产品组合将为市场带来更多选择和便利性。”

Nexperia的SiC肖特基二极管的初始目标市场是工业和消费类应用，包括：

• 开关模式电源(SMPS)
• AC-DC和DC-DC转换器
• 电池充电基础设施
• 不间断电源(UPS)
• 光伏逆变器

Nexperia还计划发布车规级器件，用于车辆电气化应用，如：

• 车载充电器(OBC)
• 逆变器
• 高电压DC-DC转换器

SiC肖特基二极管产品组合首推PSC1065H (-J/-K/-L)，该产品由Nexperia开发，旨在满足汽车与工业市场的需求如需了解新型PSC1065x的更多信息（包括产品规格和数据手册），请访www.nexperia.com/sic_diodes

关于Nexperia

Nexperia，作为半导体基础元器件生产领域的高产能生产专家，其产品广泛应用于全球各类电子设计。公司丰富的产品组合包括二极管、双极性晶体管、ESD保护器件、MOSFET器件、氮化镓场效应晶体管(GaN FET)以及模拟IC和逻辑IC。Nexperia总部位于荷兰奈梅亨，每年可交付1000多亿件产品，产品符合汽车行业的严苛标准。其产品在效率（如工艺、尺寸、功率及性能）方面获得行业广泛认可，拥有先进的小尺寸封装技术，可有效节省功耗及空间。

凭借几十年来的专业经验，Nexperia持续不断地为全球各地的优质企业提供高效的产品及服务，并在亚洲、欧洲和美国拥有超过12,000名员工。Nexperia是闻泰科技股份有限公司(600745.SS)的子公司，拥有庞大的知识产权组合，并获得了IATF 16949、ISO 9001、ISO 14001和ISO 45001 认证。

可定制器件采用小型两件式结构，工作温度达+105 °C，适用于各种恶劣商用环境

日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出适用于商用触摸屏、操纵杆和触摸开关的新型可定制触控反馈执行器---IHPT-1411AF-AB0。Vishay 定制电磁式IHPT-1411AF-AB0为小型两件式结构，带安装孔，便于安装和直接操作，具有高冲击脉冲和振动能力，可在嘈杂环境下或任何需要产生动作机械响应的场合提供清晰的触觉反馈。这款触控反馈执行器的工作温度可达+105 °C，是恶劣环境的理想选择。

IHPT-1411AF-AB0是一款电磁器件，可将电能转换为触控操作的机械脉冲或振动信号，随功率大小和输入电压占空比而变化。触控线圈组件在直流电压脉冲激励下产生磁场，吸附安装的移动磁芯。断电后，磁芯归位。

器件可调快速响应时间小于5 ms，可产生多种高清（HD）触觉效果，工作电压为 16 V。典型最终产品包括工业电器、楼宇和工厂自动化控制系统，以及电子零售终端（POS），医疗监测、诊断和手术设备，手持收音机，游戏或模拟控制器，条形码扫描仪。

IHPT-1411AF-AB0驱动软件由Vishay与Immersion合作提供，Immersion是触控器件驱动软件解决方案领先供应商。购买Vishay IHPT，客户还可获得Immersion免版税许可AST软件，用来根据客户应用调整触控体验。

IHPT-1411AF-AB0骨架和核心组件结构简单，便于设计人员调整弹簧和外壳布局，外壳与显示器固件连为一体，无需额外的外壳，从而使其成本、元件高度和力密度在同类技术中处于先进水平，包括线性谐振、线性宽带、偏心旋转质量和压电执行器。此外，Vishay 还可提供无忧固定IHPT器件，包括回位弹簧和安装孔，便于在客户应用中快速安装。

日前发布的器件在12 V、5 ms脉冲条件下，可驱动0.5 kg负载达到6 g加速度；同类技术只能驱动0.1 kg到0.2 kg负载达到这一水平。驱动线圈电感为1.8 mH，典型直流电阻（DCR）为0.95 W，线圈与磁芯之间绝缘耐压150 VDC。新型执行器符合RoHS和Vishay绿色标准，无卤素，采用100 %浸焊锡标准引线端接。Vishay 可根据任何设计规范定制IHPT-1411AF-AB0安装方向、端接类型和性能。

新型触控反馈执行器现可提供样品并已实现量产，供货周期为12周。

VISHAY简介

Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一，这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户，Vishay承载着科技基因——The DNA of tech.Ô。Vishay Intertechnology, Inc. 是在纽约证券交易所上市（VSH）的“财富1,000 强企业”。有关Vishay的详细信息，敬请浏览网站 www.vishay.com。

作者：欧洲杯竞猜胜平负规则 张国斌

1875年，大清朝18岁的同治帝去世，年仅四岁的载湉登上帝位，年号光绪。也是在这一年，日本明治时代初期著名发明家，擅长制作机关人偶有“东洋的爱迪生”之称的田中久重也在日本东京也创立了一家工业制造所---田中制造所，1904年在此基础上成立芝浦制作所株式会社。

东芝的创始人--田中久重

1939年，芝浦制作所株式会社与以制作白热电灯泡台灯见长的东京电器合并---改名为“东京芝浦电气株式会社”，简称东芝--新名字分别为原两家公司的开头字。而其英文名也是依照日语的拼音合并而来；To代表日语东的发音，Shiba代表芝的发音。之后，通过一些列收购和扩展东芝成为全球知名的半导体电子大公司。

如今这家146岁的半导体公司依然与时俱进活跃在半导体电子信息领域前沿，在中国提出“3060”双碳目标后，在第四届进博会上，东芝就携行业领先的碳中和方案而来，致力于为中国的碳中和做出积极的贡献。

今天，在东芝展台和他们的技术人员深入交流后，我发现这家公司有深厚的技术底蕴 ，但竟然低调地让人不甚了解它的产品！如果说有人还记得，那一定是80年代电视放的“TOSHIBA TOSHIBA 新时代的东芝”那句广告词。

不过，东芝确实是有很多好技术的公司。

比如它是NAND Flash的发明者就是我们每部手机里半导体存储单元。

全球第一部笔记本电脑也是东芝在1985年发明的！

世界上第一台HDD&DVD录像机、世界上最小的0.85型硬盘、世界上最小的燃料电池、世界上运行最快的电梯……都出自东芝。

在目前双碳减排大趋势下，东芝随便出手就有很多好技术。

一、全程实现CO₂零排放的纯氢燃料电池系统H2Rex™

据东芝（中国）有限公司事业推进部与氢能事业部销售总监张勇董介绍其实在上世纪60年代初，东芝就已开始着手氢能产品的研究开发。H2Rex™是目前全球领先的纯氢能燃料电池系统，不仅发电效率提升到50%-55%，综合能源效率达到95%，寿命也达到了8万小时标准。重要的是，H2Rex™发电时只排放水，不会产生CO₂，从制氢到氢利用的全程都可实现零碳排放。

东芝的纯氢能燃料电池系统H2Rex系统具有高耐久电堆，设计寿命80000小时。凭借东芝精心研发的燃料电池电堆结构，无需外部加湿设备，通过在电堆内部自动进行加湿、除湿，能够始终处于保持燃料电池电堆性能所需的最佳湿度，从而实现电堆的高耐久性、高稳定性。

同时，可根据发电功率同时控制多台设备的优化控制功能，为多个单元模块所需要的输出功率配备优化控制功能。专用的EMS(Energy Management System)将根据负载以及每个模块单元的最佳寿命，通过优化模块控制，最大限度的提高整体设备的使用效率。除了通常的负荷跟随模式外，还能够与上位的EMS 合作，根据来自EMS的指令进行控制。用户使用的各种成套设备机器与智能手机能够合作进行运用，能够向需求方提供电与热水的最佳能源。

“其实氢能发电在日本已经有很多应用，目前大家在氢的制取、运输、储存上还有顾虑，但是这些环节都是可以通过技术优化的，只要做好优化可以放心地使用氢能。”张勇说，“在我国一些地区，有弃光弃风弃水电现象，而把这些抛弃的电力通过氢储存起来，要比通过电池储能方便的多，而且我国有天然制氢的优势，把这些优势结合可以有力地支持减排，氢能是最环保的能源，现在大家提倡的甲醇还是会排放CO2的。”

实际上，东芝在甲醇开发上也有积累，所以在此次进博会上，东芝与运用甲醇重整技术的燃料电池开发企业——魔氢科技有限公司合作，推出了应用于通信基站的燃料电池系统，为离网地区，以及电力供应困难的山区等地提供无污染、高品质、长寿命的电力、供暖等能源供应。2021年计划供货超过300台。

二、低调的碳化硅领先者

提起碳化硅等第三代半导体很多人会想起罗姆，英飞凌、CREE等企业，其实东芝在碳化硅上是领先的，比如在此次进博会上东芝就展出了自己晶圆厂生产的的3300V/800A碳化硅模块。

东芝电子元件（上海）有限公司分立器件应用技术部门高级经理屈兴国表示，目前业界能达到这个性能参数的产品并不多，包括一些知名的公司产品。“我们就是太低调了，其实我们的碳化硅驱动更接近MOS，控制方式更简单，不太容易误触发，使用起来更方便。”他强调。“我们会给客户提供模块，我们的碳化硅模块采用银质烧结，可靠性很高。”

目前东芝的碳化硅主要应用在轨道牵引领域，未来也在规划1200伏的碳化硅用于EV电动车领域，以为这个领域需求很大。

对于在大电流、高电压傲视群雄的东芝IEGT--即Injection Enhanced Gate Transistor的简称，是东芝独创的一个名称，其实就是东芝特制的IGBT。他表示未来会向两个方向发展，一个是大电流，会用在输电领域，一个是高电压会用在海上风电。而通过并联或者串联，可以实现更高的电流和电压。

东芝是通过一种压接式封装实现了性能的扩展，压接式IEGT（PPI）通过上下铜板和钼片，直接把芯片压接在内部，芯片内部无引线键合。这种方式可做到双面散热，比单面散热的传统封装方式可靠性更高。在性能上，PPI产品具有四大优势，即内部芯片无引线键合比较容易实现高可靠性；可双面散热从而实现高散热性能；便于多颗器件串联应用；采用陶瓷外壳封装，具有防爆结构。

据屈兴国介绍，目前，东芝IEGT的PPI封装包括85mm、125mm两种。且每个封装里面都由多颗芯片组成的，并不是整个晶圆，所以在同一封装内对每颗芯片的一致性要求很高。

三、东芝的锂电池产品SCiB™

锂离子电池改善了人类的生活，2019年诺贝尔化学奖授予了吉野彰、约翰·古德纳夫和斯坦利·威廷汉三位科学家。这三位诺奖得主获奖的研究项目均与“锂离子电池研发技术”有关。鲜为人知的是，在古德纳夫的研究过程中，东芝高级研究员水岛公一也发挥了极大的作用。当时，在东京大学担任助教水岛在约翰·古德纳夫的指导下，从事大容量锂离子电池正极材料的研究工作。在研究过程中水岛发现钴酸锂作为材料的性能表现优异。这一发现为今天实际使用的锂离子电池的基本结构做出了重大贡献。

不过传统的锂离子电子有爆炸的风险，为此东芝推出了第二代SCiB超级锂电池（Super Charge ion Battery）。东芝在这项技术上已潜心研究多年，SCiB电池使用锂钛氧化物阳极、使用钛酸锂(LTO)作为负极材料，在满足容量大、能量密度高需求的同时，还具有安全性高、寿命长、低温性能好、有效SOC※1范围大、快速充电、高输入输出功率等优点。可应用于电动汽车、固定式/工业用电池等场景。

※1：SOC（荷电状态）。SCiBTM在SOC广泛的运行范围内具有高输入输出功率特性，可以在0%～100%的SOC范围内使用。

SCiB电池有着超快速充电和长寿命的优势，5分钟即可充电90%以上，反复充放电3000次电量退化不足10%。另外，它还具有很高的耐热安全性，高输入输出性能，零下30摄氏度下也能充分放电的耐低温性能等。东芝称SCiB电池采用了新的阴极材料，并采用新的隔离物和电解液，通过新的生产技术，实现了蓄电池的高稳定性，所以使用时不会像锂离子那样有爆炸等问题。

随着锂离子的吸藏和释放，普通锂离子电池的体积会发生5～15%的变化。这种物理体积的变化会损害材料，导致容量降低、寿命缩短。而SCiB™采用的LTO负极材料具有非常稳定的尖晶石型结构，体积几乎不会随锂离子吸藏和释放而产生变化。在环境温度为35℃的条件下进行的实验中也证实了这一点，经过2万多次充放电后，容量仍保持在90%以上。

在这次进博会上，东芝还展示了可实现360度旋转的癌症重离子治疗设备、Matrixeye™超声波焊点检测仪等，都是利用先进的技术提升生活质量，提升工作效率。

东芝展台展出的重离子癌症治疗装置利用将碳离子加速到光速的70%，形成碳离子射线（=重离子线）的原理，实现对“癌症病灶”的精准放射治疗。同时，采用可实现任意角度照射的小型化超导旋转机架，可避开脊髓和神经等重要器官，进而降低治疗造成的身体障碍和副作用。“中国每年约增加300万癌症患者，远赴国外接受粒子治疗的数量正逐年上升。“东芝（中国）有限公司董事长兼总裁宫崎洋一表示，在中国粒子治疗装置的普及中，东芝将尽全力做出自己的贡献。

工业生产和交通等安全隐患，也威胁着我们的生命安全。国际劳工组织数据显示，全球平均每天都有86万场事故发生。如何提升生产设备和交通工具安全性能，是东芝长期思考的问题。东芝Matrixeye™超声波焊点检测仪，通过3D超声波图像合成技术、东芝独立研发的开口合成法技术，可以大大提升生产设备和交通工具焊点检测的精准度和效率。

东芝（中国）有限公司董事长兼总裁宫崎洋一

宫崎洋一表示：“中国提出的碳达峰、碳中和理念和目标，对于东芝在内的所有企业都是很重要的机会。东芝研发氢能应用技术已有50多年，实现脱碳社会的关键元器件功率半导体也是我们的强项，这将有助于东芝为中国实现碳中和目标提供更加完整、高效的解决方案。”

他表示未来，基于“为了人类和地球的明天”经营理念，东芝将一如既往不断扩大中国的业务发展，进一步深化环境经营，在“创造丰富价值”的同时，谋求“与地球共生”。
