Vishay推出薄型高抗冲击耐振动35 A商用IHCM共模扼流圈


器件可定制,适合表面贴装或插件组装,饱和电流达35 A,直流阻抗低,可在高达+155 °C温度下工作

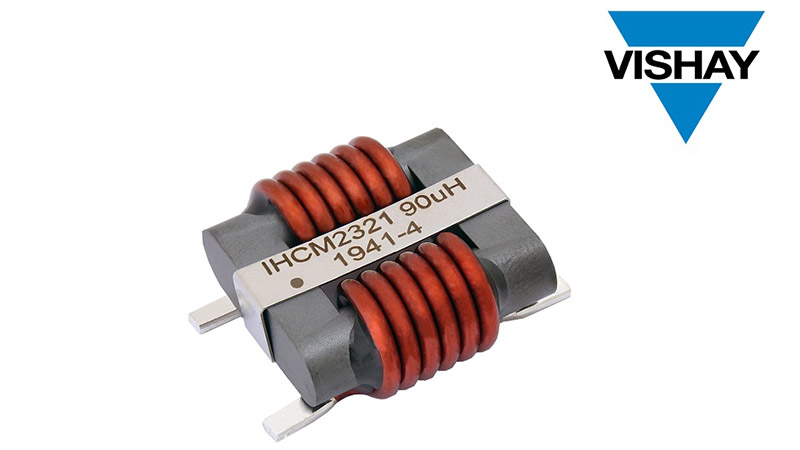

日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布, 推出新型35 A大电流商用IHCM共模扼流圈。Vishay定制磁芯IHCM-2321AA-10采用薄型表面贴装封装结构,比体积较大的环形器件更坚固且性能优异,最高工作温度可达+155 °C。

薄型IHCM-2321AA-10减小了外形尺寸和体积,具有高抗冲击和耐振动能力,增强型磁芯设计最大饱和电流达35 A。IHCM-2321AA-10为表面贴装器件,并可采用自动插件组装,提高布板灵活性。

IHCM-2321AA-10具有优异饱和特性、低直流阻抗(DCR)和高达1500 VDC线圈间绝缘耐压能力,是商用级DC/DC转换器、EMI滤波器和大电流滤波器的理想选择,应用包括工业和电信领域电机控制和其他电路噪声抑制。

除标准表面贴装配置外,IHCM-2321AA-10还提供电感、阻抗、DCR和额定电流以及插件组装定制选择。器件符合RoHS和Vishay绿色标准,无卤素。

器件规格表:

产品编号

IHCM-2321AA-10

电感

90 µH~480 µH

共模阻抗(典型值)

380W~1200W

直流电阻(最大值)

0.0015W~0.0125W

温升电流(典型值)(1)

8 ADC~31 ADC

饱和电流(典型值)(2)

13ADC~35 ADC

感值(最大值)

2.5µH~14.0 µH

(1)直流电流(A)会导致ΔT下降约40°C

(2)直流电流(A)会导致L0下降约30 %

新型电感器现可提供样品并已实现量产,供货周期为12周。

VISHAY简介

Vishay 是全球最大的分立半导体和无源电子元件系列产品制造商之一,这些产品对于汽车、工业、计算、消费、通信、国防、航空航天和医疗市场的创新设计至关重要。服务于全球客户,Vishay承载着科技基因——The DNA of tech.Ô。Vishay Intertechnology, Inc. 是在纽约证券交易所上市(VSH)的“财富1,000 强企业”。有关Vishay的详细信息,敬请浏览网站www.vishay.com
