东芝发布首款200V晶体管输出车载光耦

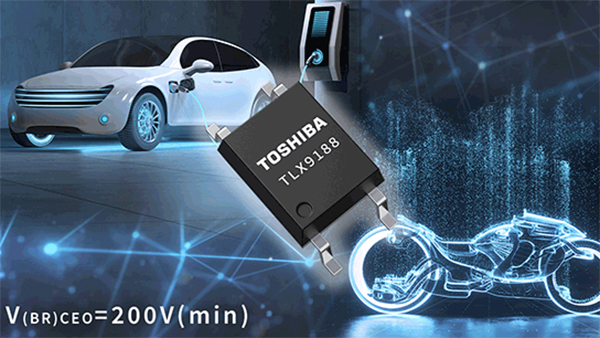

东芝电子元件及存储装置株式会社(“东芝”)今日宣布,推出一款高压晶体管输出车载光耦---“TLX9188”,用于包括电动汽车在内的汽车设备的信号隔离通信。该产品于今日开始支持批量出货。
TLX9188的高压光电晶体管提供了200V的集电机-发射极额定电压,较东芝目前的TLX9185A高2.5倍,是东芝首款达到该水平的产品[1]。通过指定开关特性(导通时间、关断时间)的最大值,这种新型光耦能用作单向开关。此外,它也可用于100V至200V设备的模拟信号反馈电路,有助于降低应用电路成本。
- 应用:
汽车设备
・电池管理系统:电压监测、机械式继电器吸持检测、接地故障检测等
・模拟信号的反馈等
- 特性:
・高集电极-发射极击穿电压:V(BR)CEO=200V(最小值)
・高电流传输比:IC/IF=100%(最小值),GB等级
・高隔离电压:BVS=3750Vrms(最小值)
・宽额定工作温度范围:Topr=-40℃至125℃
・AEC-Q101认证
・IATF 16949认证
- 主要规格:
(除非另有说明,@Ta=25℃)
器件型号 |
|||
绝对最大额定值 |
输入正向电流IF(mA) |
30 |
|
集电极电流IC(mA) |
50 |
||
工作温度Topr(℃) |
-40至125 |
||
电气特性 |
集电极-发射极击穿电压 V(BR)CEO最小值(V) |
@IC=0.1mA, Ta=-40至125°C |
200 |
暗电流ICEO最大值(μA) |
@VCE=200V |
0.2 |
|
耦合电气特性 |
电流传输比IC/IF最小值(%) |
@IF=5mA,VCE=5V, GB等级 |
100 |
饱和电流传输比IC/IF(sat) 最小值(%) |
@IF=1mA,VCE=0.4V, GB等级 |
30 |
|
集电极-发射极饱和电压VCE(sat) 最大值(V) |
@IC=2.4mA,IF=8mA |
0.4 |
|
断态集电极电流IC(off) 最大值(μA) |
VF=0.7V,VCE=200V |
10 |
|
开关特性 |
导通时间tON最大值(μs) |
@RL=1.9kΩ,VCC=5V, IF=10mA |
100 |
关断时间tOFF最大值(μs) |
500 |
||
隔离特性 |
隔离电压BVS最小值(Vrms) |
3750 |
|
封装 |
名称 |
4引脚SO6 |
|
尺寸典型值(mm) |
3.7×7.0×2.1 |
||
库存查询与购买 |
注:
[1] 仅针对车载光耦
如需了解相关新产品的更多信息,请访问以下网址:
TLX9188
如需了解相关东芝光耦的更多信息,请访问以下网址:
隔离器/固态继电器
https://toshiba-semicon-storage.com/cn/semiconductor/product/isolators-solid-state-relays.html
如需了解相关东芝车载器件的更多信息,请访问以下网址:
车载器件
https://toshiba-semicon-storage.com/cn/semiconductor/product/automotive-devices.html
如需了解相关新产品在线分销商网站的供货情况,请访问以下网址:
TLX9188
https://toshiba-semicon-storage.com/cn/semiconductor/where-to-buy/stockcheck.TLX9188.html
*本文提及的公司名称、产品名称和服务名称可能是其各自公司的商标。
*本文档中的产品价格和规格、服务内容和联系方式等信息,在公告之日仍为最新信息,但如有变更,恕不另行通知。
东芝电子元件及存储装置株式会社是先进的半导体和存储解决方案的领先供应商,公司累积了半个多世纪的经验和创新,为客户和合作伙伴提供分立半导体、系统LSI和HDD领域的杰出解决方案。
公司22,000名员工遍布世界各地,致力于实现产品价值的最大化,东芝电子元件及存储装置株式会社十分注重与客户的密切协作,旨在促进价值共创,共同开拓新市场,公司现已拥有超过7,100亿日元(65亿美元)的年销售额,期待为世界各地的人们建设更美好的未来并做出贡献。
如需了解有关东芝电子元件及存储装置株式会社的更多信息,请访问以下网址:https://toshiba-semicon-storage.com
