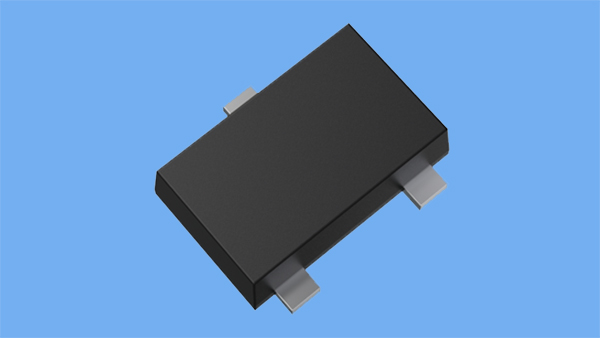

【科普小贴士】什么是双极晶体管(BJT)?


双极晶体管有两种类型:NPN型和PNP型。NPN型产品涵盖低耐受电压到高耐受电压产品。耐受电压为400V或以下的PNP型产品,特别是耐受电压为200V或以下的PNP型产品是主流产品。

它们有放大功能,可以将小信号转换成大信号。集电极电流IC与基极电流IB(IC/IB)之比称为直流电流增益,用hFE表示。

当小电流(IB)从基极流向发射极时,电流IBx hFE从集电极流向发射极。

NPN晶体管的符号与结构

图3-1(a)NPN晶体管的符号与结构

PNP晶体管的符号与结构

图3-1(b)PNP晶体管的符号与结构

BJT是由基极电流驱动的电流驱动器件。

NPN晶体管的操作
基极电流:从基极到发射极的电流
集电极电流:从集电极到发射极的电流

PNP晶体管的操作
基极电流:从发射极到基极的电流
集电极电流:从发射极到集电极的电流

文章来源:东芝半导体
