AC/DC转换器隔离电压如何测量?常用的耐压绝缘测试,了解一下


文章来源:得捷电子DigiKey

交流/直流转换器耐压绝缘测试

隔离电压是选择合适的交流/直流(AC/DC)转换器时需要重点考虑的因素,因此该参数的数值通常都会列在Digi-Key网站上的筛选框中,如下图所示。

01

隔离电压也称为输入输出隔离电压,用来表示可加载在转换器两端并同时保持输入和输出之间的电隔离的最大电压。因此,隔离电压在一定程度上可被视为绝缘层耐受数秒高瞬态电压的能力。

耐压绝缘测试是一种用于测量AC/DC转换器的隔离电压的常用方法。举例而言,LPS100-M系列Artesyn嵌入式电源的规格书中所列的隔离电压(输入-输出)为4000VAC。

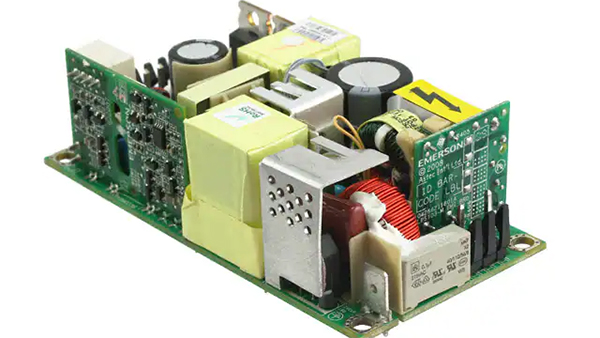

LPS100-M系列的交流/直流转换器

LPS100-M系列的交流/直流转换器

03

可以根据下图设置耐压绝缘测试系统:

04

简而言之,耐压绝缘测试的执行过程大致为:从电源输入线路向产品底架或次级输出加载高电压,然后测量通过转换器绝缘层的产生的漏电流。
