运算放大器的同相输入电压


同相输入电压

绝对最大额定值的同相输入电压是指,将+输入引脚(非反向输入引脚)与-输入引脚(反向输入引脚)设定为相同电位的状态下,在IC特性无退化、无损坏的前提下可施加的最大电压值。

绝对最大额定值的同相输入电压与电气特性项目中的同相输入电压范围不同,并不保证IC的正常工作。
期望IC进行正常工作时,需要满足电气特性项目的同相输入电压范围。

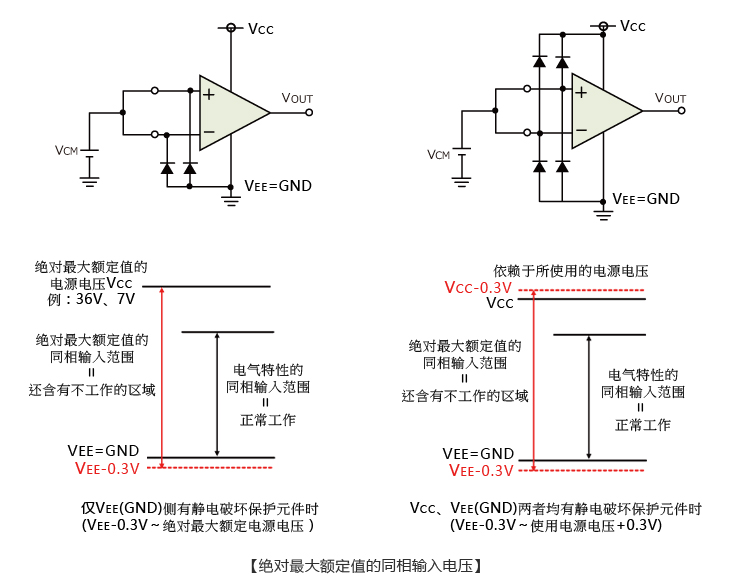

一般绝对最大额定值的同相输入电压为VEE-0.3[V]、VCC+0.3[V],而VCC侧没有保护元件的产品不受电源电压限制,可施加绝对最大额定值的电源电压(VEE+36V等)。

这样,同相输入电压由输入引脚的保护电路结构、寄生元件、输入晶体管的耐压等决定。

另外,VEE-0.3V或VCC+0.3V的0.3V表示对静电破坏保护元件(二极管)施加正向电压时元件不工作的电压范围。

同相输入电压

文章转载自:罗姆半导体
