Alps Alpine与Sensirion合作,推出比方糖还小的光声光谱法CO2传感器


据麦姆斯咨询报道,阿尔卑斯阿尔派(Alps Alpine)公司通过与盛思锐(Sensirion)合作,利用光声光谱法(PAS)技术开发了一款紧凑型二氧化碳(CO2)环境浓度传感器,其CO2浓度由CO2分子吸收红外激光后产生的声信号来检测。

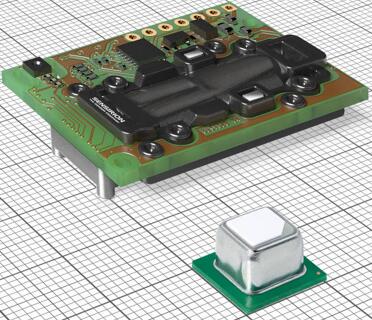

环境浓度传感器

Alps Alpine称:“由于这款传感器的探测精度不依赖于红外光照射的光路长度,因此我们可以在10.1mm x 10.1mm x 6.5mm的紧凑型封装中保持较高的检测精度。”

检测精度

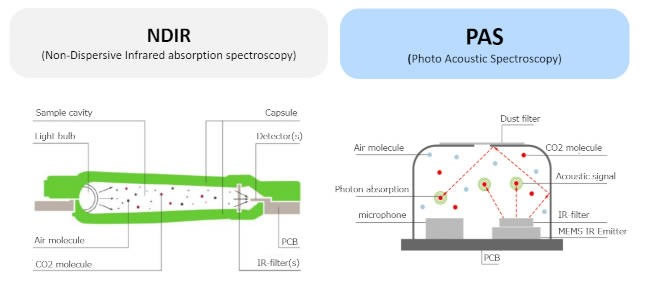

光声光谱法(PAS)的原理,当被测气体用特定红外波长的调制光照射时,样品吸收光能,并以释放热能的方式退激,释放的热能使样品和周围介质按光的调制频率产生周期性加热,从而导致介质产生周期性压力波动,这种压力波动可以用灵敏的麦克风检测,然后转换成电信号。

在非色散红外(NDIR)光谱法中,CO2浓度通过沿直线路径的红外吸收测定,其光路越长意味着灵敏度越高。Alps Alpine意在用PAS方案取代NDIR光谱法。

据Alps Alpine称,“对于NDIR,端到端的光学对准也是至关重要的。在最终产品设计或运输过程中,器件发射的红外光轴可能发生移位,从而导致检测误差。而PAS传感器内部采用红外光源和麦克风。麦克风的响应非常稳定,因此漂移很小,很少需要校准。”

传感模块

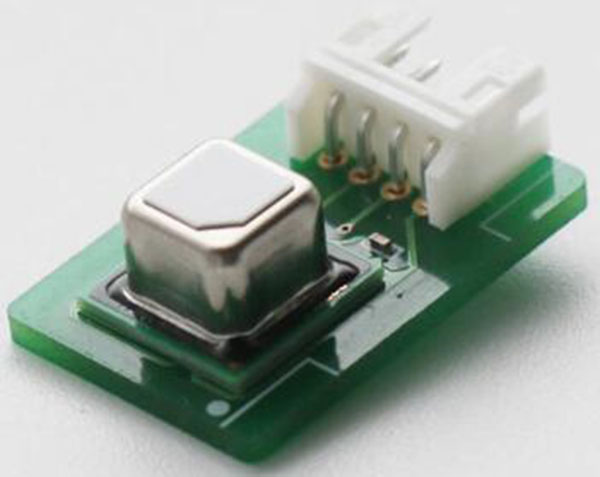

Alps Alpine提供了一个24mm x 16mm x 8mm传感模块,同时提供了温度和湿度传感器。

这款传感器可以检测400~5000 ppm范围内的CO2浓度,读出精度为±40 ppm +5%。温湿度传感器的精度分别为±1.5°C(典型值)和±9% RH,工作范围:2.4~5.5 V和-10℃~+60℃,通过I2C进行通信。

在新冠疫情(Covid-19)背景下,Alps Alpine希望这款传感器模块可以为需要评估有效通风的企业提供准确数据。

除了办公场所、餐厅、娱乐设施等室内场所的通风监测,以及家电节能等应用外,这款传感器还可以用于汽车安全应用,例如,监测车内的CO2浓度,以防止司机开车时昏昏欲睡。此外,Alps Alpine还可以在模组中整合其它传感器,用于检测PM2.5、挥发性有机物(VOC)和酒精等。

这款传感器的大规模量产计划于2022财年启动。

来源:麦姆斯咨询
