PCB常见术语解释——盎司(oz)


盎司(oz)是重量单位也是容量单位,盎司和克(g)的换算公式为:1oz≈28.35g。但在PCB行业中,盎司是PCB铜箔厚度单位。1oz的意思是重量1oz的铜均匀平铺在1平方英尺(FT2)的面积上所达到的厚度。它是用单位面积的重量来表示铜箔的平均厚度,用公式来表示即,1oz=28.35g/ FT2(FT2为平方英尺,1平方英尺=0.09290304平方米)。1oz代表PCB的铜箔厚度约为35um。

具体来说,它和长度也可以说厚度的换算方法如下:

首先,我们知道铜的密度常数和相关单位换算公式如下:

铜的密度ρ=8.9g/cm3

1厘米(cm)=10毫米(mm); 1毫米(mm)=1000微米(um)

1mil≈25.4um

1 FT2≈929.0304 cm2

1mil≈25.4um

根据质量的计算公式m=ρ×V(体积)=ρ×S(面积)×t(厚度),知道铜箔的重量除以铜的密度和面积即为铜箔厚度!

从前文又知,1oz=t×929.0304cm2×8.9g/ cm3=28.35g/ cm2

所以,t=28.35÷929.0304÷8.9cm≈0.0034287cm=34.287um≈34.287÷25.4mil≈1.35mil

由此可知,1oz铜箔的厚度约为35um或者1.35mil。

知识扩展:铜箔

铜箔是PCB产业链中的上游原材料之一,它是一种阴质性电解材料,沉淀于电路板基底层上,铜箔作为PCB的导电体在PCB中起到导电、散热的作用。

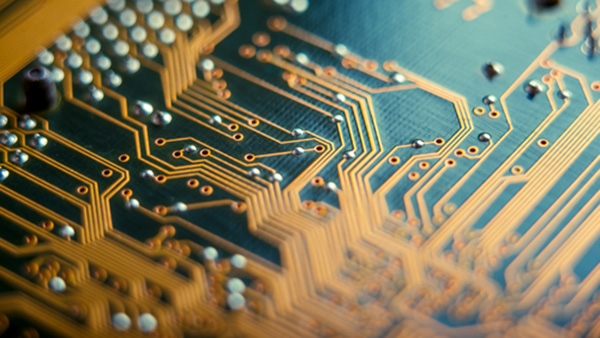

铜箔

PCB设计铜箔厚度、线宽和电流关系

PCB设计铜箔厚度、线宽和电流关系

1、在表格数据中所列出的承载值是在常温25度下的最大能够承受的电流承载值,在实际设计中还要考虑各种环境、制造工艺、板材工艺、板材质量等等各种因素。所以表格提供只是做为一种参考值。

2、在实际PCB设计中,每条导线还会受到焊盘和过孔的影响。
