Murata Power Solutions MGJ DC/DC转换器


Murata Power Solutions MGJ系列DC-DC转换器是为“高侧”和“低侧”栅极驱动电路供电的理想解决方案,适用于桥式电路中的IGBT、碳化硅和MOSFET。选择非对称输出电压可实现出色的驱动水平,以获得出众的系统效率和防电磁干扰性能。MGJ系列转换器提供1W、2W、3W和6W型号供选。

特性
MGJ2

  • +15V/-5V、+20V/-5V、+15V/-8.7V输出配置
  • 5V、12V、15V和24V输入电压
  • 短时间5.2kV高隔离,1.5kV连续隔离
  • 通过了UL60950和UL60601-1认证
  • 低势垒电容 (<4pF)
  • 行业标准SIP7封装 - 支持替代货源
  • 在-40˚C至+100˚C的宽工业温度范围内全功率运行
  • 特色dV/dt抗扰度

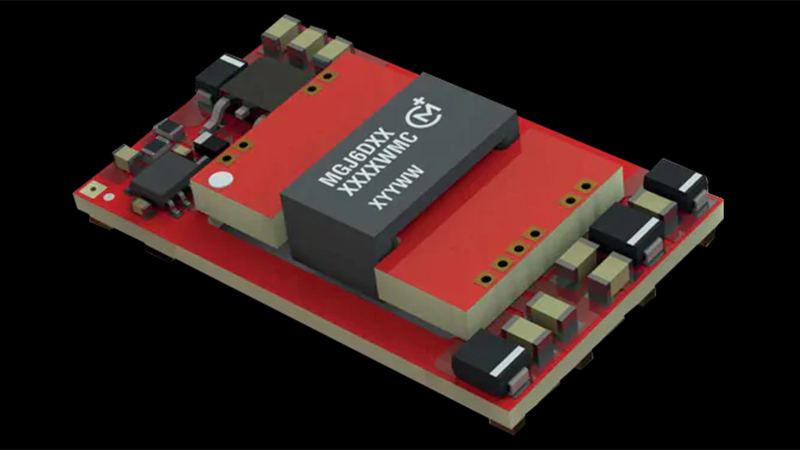

MGJ3和MGJ6

  • 3W和6W零件
  • SMD封装,独特的尺寸样式
  • +15V/-5V、+20V/-5V、+15V/-10V输出配置
  • 5V (4.5-9V)、12V (9-18V) 和24V (18-36V) 输入电压
  • 通过了5.2kV高隔离测试,额定隔离电压1.5kV
  • UL60950和UL60601-1认证(正在申请)
  • 超低势垒电容 (15pF)
  • 在-40˚C至105˚C的宽工业温度范围内全功率运行
  • 同步引脚,可禁用
  • 特色dV/dt抗扰度
  • 特色局部放电性能
  • 短路和过载保护
  • 符合RoHS标准

应用

  • 不间断电源系统 (UPS)
  • 混合动力/电动汽车 (HEV/EV)
  • 电机/运动控制
  • 电网-1(变电站)
  • 电网-2(太阳能)
  • 电网-3(风电)
  • 医疗-1(X射线机)
  • 医疗-2(CT和MRI)
  • 医疗-3(超声波机)
  • 医疗-4(除颤器)
  • 铁路
  • 工业-1(纺织和轧钢厂)
  • 工业-2(电弧和管道焊接)
  • 工业-3(钻削和铣削)
  • 工业-4(工业锅炉和烘干机)
  • 工业-5(机器人)
