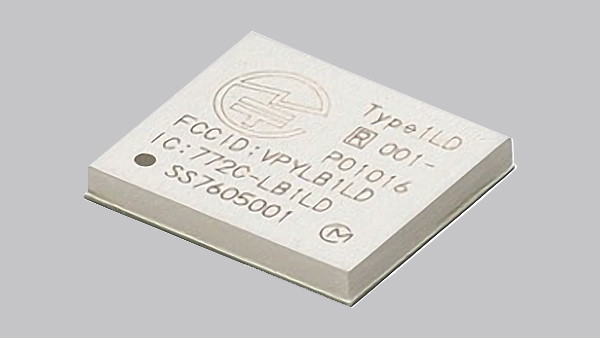

Murata Electronics 1LD型超小尺寸WiFi+蓝牙+MCU模块


Murata 1LD型超小尺寸WiFi+蓝牙+MCU模块基于CYW43438组合芯片组+ STM32F412 MCU。该板支持Wi-Fi 802.11b/g/n +蓝牙4.1,Wi-Fi和蓝牙上的PHY数据速率分别高达96Mbps和3Mbps。1LD型器件采用集成的100MHz ARM Cortex-M4 MCU,适用于主机端应用。该模块采用STM32 ARM Cortex-M4 MCU,无需额外元件即可支持低吞吐量消费类应用。

1LD型网络控制器模块提供了易于设计的解决方案,适用于数据采集、设备管理及工业控制应用。WiFi-蓝牙共存、SDIO高速总线设计、射频匹配、天线设计和法规认证均得到考虑并经过测试。

每个模块均可提供完整的网络控制器解决方案。该模块直接自带Wi-Fi、TCP/IP、蓝牙网络堆栈、安全要求及其他网络应用特性。

该款全功能1LD型模块采用小型封装,可集成到尺寸和功耗敏感型应用中。

特点:

  • 2.4GHz Wi-Fi和蓝牙WiFi以及蓝牙和MCU
  • 网络拓扑:AP和STA双模式
  • 芯片组:Cypress (CYW43438) 和STM32 (ARM Cortex-M4)
  • 处理器:STM32 ARM Cortex-M4
  • 调制:DSSS/CCK/OFDM

应用:

  • 用于物联网、智能家居、传感器网络、网关
  • 内置Wifi/蓝牙堆栈
  • 截至2017年1月20日,WICED支持蓝牙SPP和蓝牙低功耗GATT

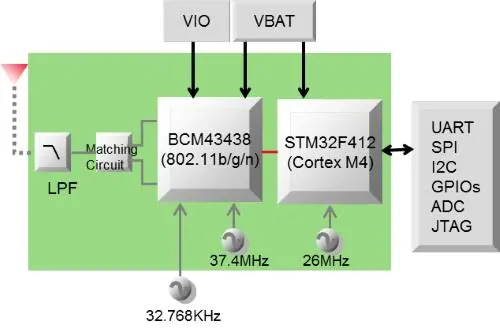

框图:

框图
