为什么低频噪声用大电容,高频噪声选择小电容?


关于这个问题,我们要现结合电容的阻抗频率特性曲线去理解!

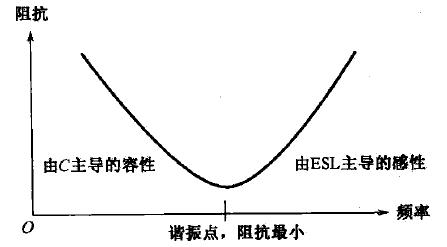

电容的阻抗频率特性曲线

电容的阻抗频率特性曲线

从上面的阻抗频率特性曲线可以看出

若只考虑电容分量的情况下,这种认为是正确的。

因为电容分量越大,谐振点频率越低,其越适合滤除低频噪声。电容分量越小,谐振点频率越高,其越适合滤除高频噪声。

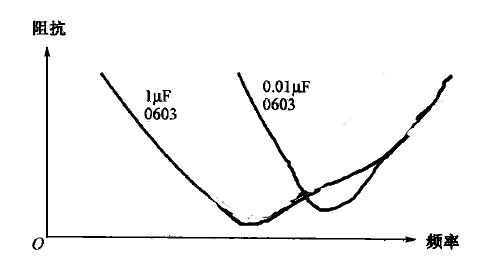

如果只考虑电容分量的情况下,相同封装下的不同容值的电容的阻抗特性曲线是什么样的呢?

电容分量越大,谐振点频率越低

电容分量越大,谐振点频率越低

但是如果考虑ESL分量,上图就需要做出修正,如下图。

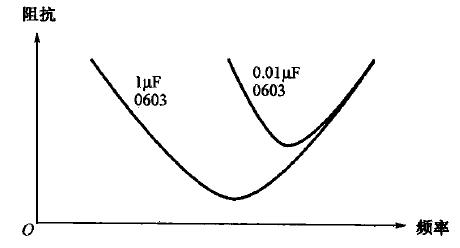

在相同封装下的电容阻抗频率特性曲线

在相同封装下的电容阻抗频率特性曲线

显然,0603 0.01uF电容的阻抗频率特性曲线完全被0603 1uF电容的特性阻抗曲线包括。

除了降低滤波电路的阻抗外,0603 0.01uF电容其实没有起到什么作用!

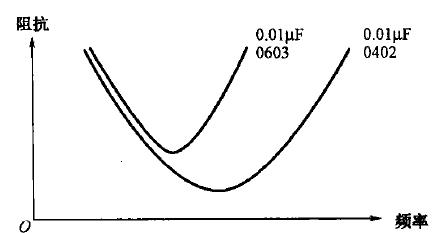

如果是不同封装下的同样容量下的电容,其阻抗频率特性曲线是什么样的呢?

同样容量不同样封装下的电容的阻抗频率特性曲线

同样容量不同样封装下的电容的阻抗频率特性曲线

显然,0603 0.01uF电容的阻抗频率特性曲线完全被0402 0.01uF电容的特性阻抗曲线包括。

除了降低滤波电路的阻抗外,0603封装电容其实没有起到什么作用!

基于以上结论,可知:

为了滤除低频噪声,在相同封装的情况下需考虑容量,选择大电容;

为了滤除高频噪声,在相同容量的情况下需考虑封装,选择封装小的电容;

文章来源:今日头条
